বিচ্ছিন্নতা ফিল্টার জন্য তারের নির্দেশাবলী
ব্যবহারিক পাওয়ার লাইন ক্যারিয়ার অ্যাপ্লিকেশনগুলিতে, উল্লেখযোগ্য লোড যেমন ভোল্টেজ স্টেবিলাইজার, ফ্রিকোয়েন্সি কনভার্টার, সার্ভো সিস্টেম, হাই-পাওয়ার মোটর, বড়-ক্ষমতার ক্যাপাসিটার এবং ইউপিএস ইউনিটগুলি সাধারণত পাওয়ার লাইনগুলিতে ইনস্টল করা হয়। এই লোডগুলি ব্রডব্যান্ড পাওয়ার লাইন ক্যারিয়ারগুলিতে উচ্চ-ফ্রিকোয়েন্সি সংকেতগুলিতে উচ্চারিত শোষণ প্রভাব প্রদর্শন করে। পাওয়ার লাইন ক্যারিয়ারের কর্মক্ষমতা হ্রাস রোধ করার জন্য, লোডের উত্স থেকে হস্তক্ষেপ রোধ করতে পাওয়ার লাইনগুলিতে ডেডিকেটেড আইসোলেশন ফিল্টার ইনস্টল করার জন্য দৃঢ়ভাবে সুপারিশ করা হয়, যার ফলে পাওয়ার লাইন ক্যারিয়ার সিস্টেমের জন্য সর্বোত্তম যোগাযোগ কার্যকারিতা অর্জন করা যায়।
বিচ্ছিন্নতা ফিল্টার জন্য তারের পদ্ধতি:
1. পাওয়ার সাপ্লাই সাইড: পাওয়ার সাপ্লাই সাইডের আইসোলেশন ফিল্টারের ইনপুট (লাইন) পাওয়ার ইনপুটের সাথে সংযুক্ত থাকে, যখন এর আউটপুট (LOAD) লোড সাইডের আইসোলেশন ফিল্টারের আউটপুট (LOAD) এর সাথে সংযুক্ত থাকে। একটি ব্রডব্যান্ড ক্যারিয়ার আইসোলেশন ফিল্টারের আউটপুট (লোড) এর সমান্তরালে সংযুক্ত থাকে।
2. লোড সাইড: লোড সাইডের আইসোলেশন ফিল্টারের আউটপুট (লোড) পাওয়ার সাপ্লাই ইনপুটের সাথে সংযুক্ত থাকে, যখন এর ইনপুট (লাইন) লোড সরঞ্জামের সাথে সংযুক্ত থাকে। একটি ব্রডব্যান্ড ক্যারিয়ার আইসোলেশন ফিল্টারের আউটপুট (লোড) এর সমান্তরালে সংযুক্ত থাকে।

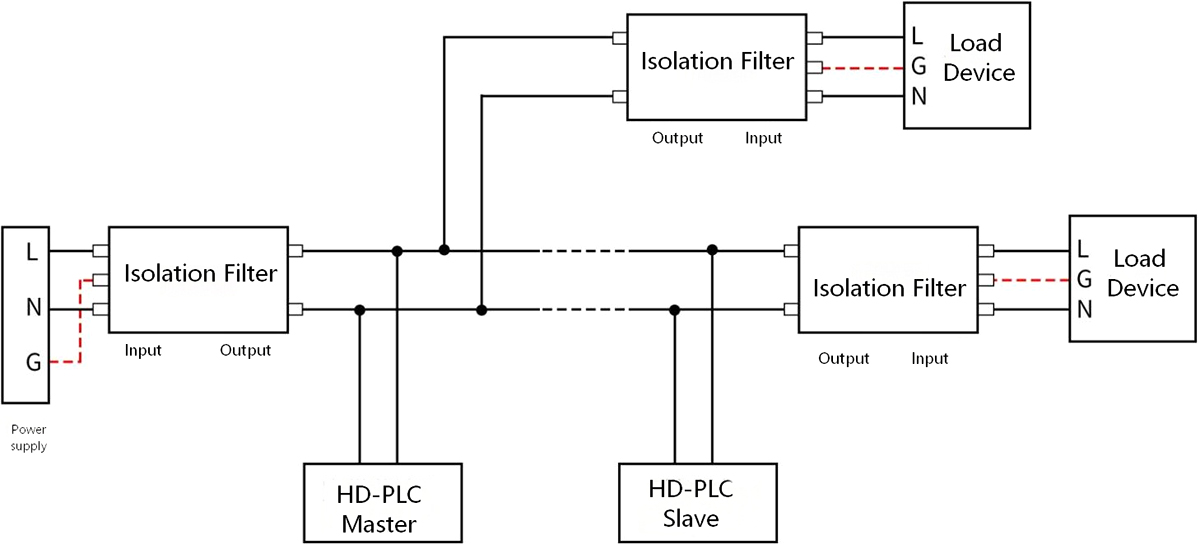

একক-ফেজ বিচ্ছিন্নতা ফিল্টারের তারের চিত্রটি নীচে দেখানো হয়েছে:

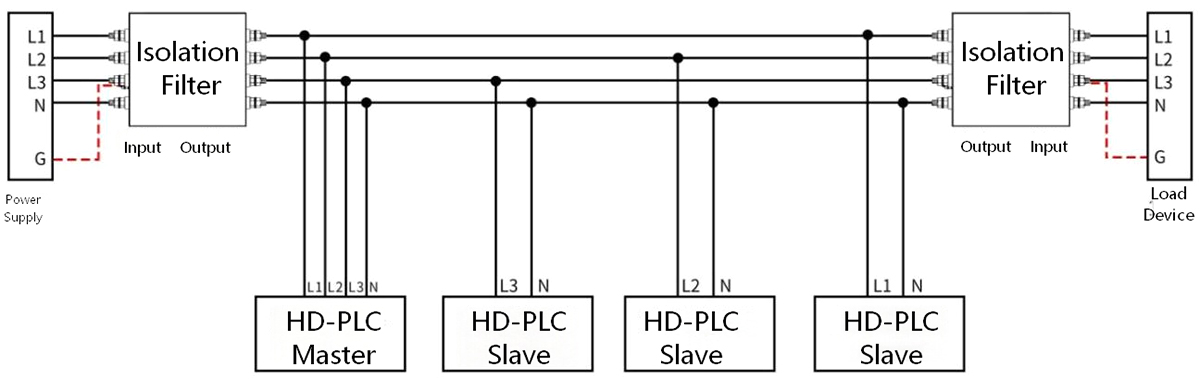

একটি তিন-ফেজ চার-তারের বিচ্ছিন্ন ফিল্টারের জন্য তারের চিত্রটি নীচে দেখানো হয়েছে:

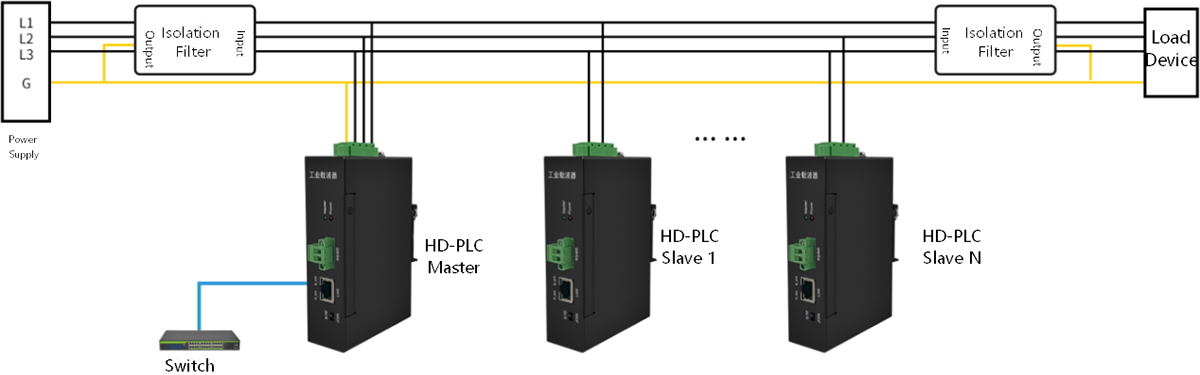

ফ্রিকোয়েন্সি কনভার্টারের ডেডিকেটেড আইসোলেশন ফিল্টারের জন্য তারের স্কিম্যাটিক ডায়াগ্রামটি নীচে দেখানো হয়েছে:
বিষয় মনোযোগ প্রয়োজন:
1. আইসোলেশন ফিল্টার হল একটি ডেডিকেটেড পাওয়ার সাপ্লাই আইসোলেশন ফিল্টার যা পাওয়ার লাইন ক্যারিয়ারের সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে। পাওয়ার লাইন ক্যারিয়ারের জন্য ডেডিকেটেড আইসোলেশন ফিল্টারগুলির জন্য কখনই বাণিজ্যিক পাওয়ার ফিল্টারগুলিকে প্রতিস্থাপন করবেন না।
2. বিচ্ছিন্নতা ফিল্টার ইনস্টল করার সময়, ইনস্টলেশনের দিকটি সাবধানে আলাদা করতে হবে। পাওয়ার সাপ্লাই-সাইড ফিল্টারগুলির জন্য, কারেন্ট ইনপুট থেকে আউটপুটে প্রবাহিত হয়, যেখানে লোড-সাইড ফিল্টারগুলির জন্য, এটি আউটপুট থেকে ইনপুটে প্রবাহিত হয়। এটি বিশেষভাবে লক্ষ্য করা গুরুত্বপূর্ণ যে লোড-সাইড ফিল্টারগুলির ইনস্টলেশন দিকটি পাওয়ার সাপ্লাই-সাইড ফিল্টারগুলির বিপরীত।
3. আইসোলেশন ফিল্টারটি পাওয়ার লাইনে সিরিজে সংযুক্ত থাকে, যখন ব্রডব্যান্ড ক্যারিয়ার আইসোলেশন ফিল্টারের আউটপুট প্রান্তে পাওয়ার লাইনের সমান্তরালে সংযুক্ত থাকে। একই নেটওয়ার্কের মধ্যে বিভিন্ন ব্রডব্যান্ড ক্যারিয়ারের মধ্যে পাওয়ার লাইনে আইসোলেশন ফিল্টার ইনস্টল করা উচিত নয়।
4. ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ কার্যকরভাবে ফিল্টার করার জন্য বিচ্ছিন্ন ফিল্টারটি পাওয়ার সাপ্লাই সাইড এবং লোড সাইড উভয়ের যতটা সম্ভব কাছাকাছি ইনস্টল করা উচিত যা পাওয়ার লাইনের সাথে অনুপ্রবেশ করে এবং বাইরের দিকে বিকিরণ করে।
5. আইসোলেশন ফিল্টারের ইনপুট এবং আউটপুট লাইন তাদের মধ্যে একটি সঠিক দূরত্ব বজায় রাখা উচিত। ফিল্টারিং কার্যক্ষমতার অবনতি রোধ করতে সমান্তরাল বা ক্রসড ওয়্যারিং এড়িয়ে চলুন।
6. আইসোলেশন ফিল্টারের গ্রাউন্ড ওয়্যারটিকে ভাসমান অবস্থায় রাখা উচিত নয়; এটি একটি গ্রাউন্ড ওয়্যার বা বৈদ্যুতিক বাক্সের ধাতব ঘেরের সাথে সংযুক্ত করা উচিত, সর্বনিম্ন সম্ভাব্য দৈর্ঘ্য পছন্দনীয়।
7. ব্রডব্যান্ড ক্যারিয়ার যোগাযোগ পরিষ্কার পাওয়ার লাইনে কাজ করে তা নিশ্চিত করার জন্য পাওয়ার ক্যারিয়ার সার্কিটের সমস্ত লোড অবশ্যই আইসোলেশন ফিল্টার দিয়ে সজ্জিত করা উচিত।
8. বৈদ্যুতিক শকের ঝুঁকি: লাইভ অবস্থার অধীনে কাজ করবেন না! বিচ্ছিন্নতা ফিল্টার শক্তি সঞ্চয় উপাদান দিয়ে সজ্জিত করা হয়, এবং ভোল্টেজ বিপদ 10 সেকেন্ডের মধ্যে বিদ্যুৎ বাধা পরে থেকে যায়. বিদ্যুৎ সংযোগ বিচ্ছিন্ন হওয়ার পরপরই টার্মিনাল সংযোগে সরাসরি স্পর্শ করবেন না।
