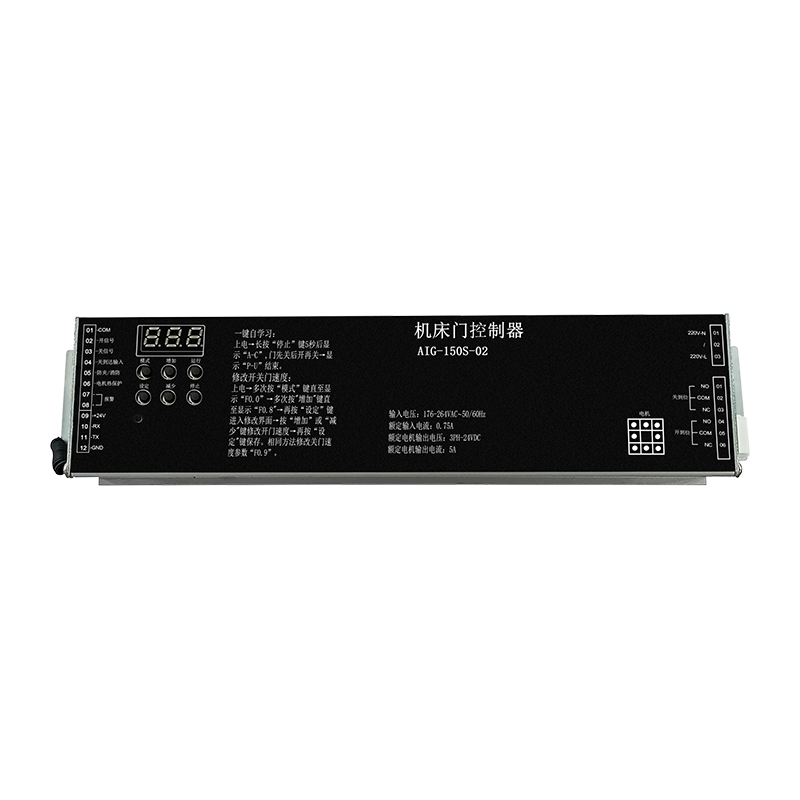

পণ্য বিবরণ এবং অ্যাপ্লিকেশন
লক্ষ্য অ্যাপ্লিকেশন: এই নিয়ামক বিশেষভাবে মেশিন টুল দরজা স্বয়ংক্রিয় অপারেশন জন্য ডিজাইন করা হয়েছে.
সিস্টেমের ধরন: এটি একটি ডিসি ব্রাশবিহীন কন্ট্রোলার যা মোটর চলাচল পরিচালনা করতে সম্পূর্ণ ক্লোজড-লুপ স্পেস ভেক্টর PWM নিয়ন্ত্রণ ব্যবহার করে।
ভৌত প্রোফাইল: ইউনিটটি কম্প্যাক্ট, যার মাত্রা 261 x 64 x 41 মিমি (LxWxH)।
মূল বৈশিষ্ট্য
ওয়ান-কি ডিবাগিং: সিস্টেমটিতে একটি সরলীকৃত "A-c" স্ব-শিক্ষা ফাংশন রয়েছে যা স্বয়ংক্রিয়ভাবে দরজার ভ্রমণ পরিমাপ করে এবং মোটরের প্রাথমিক কোণ সনাক্ত করে।
ব্যাপক নিয়ন্ত্রণ ইন্টারফেস: একটি ডিজিটাল কীপ্যাড ব্যবহারকারীদের মোডগুলির মধ্যে স্যুইচ করতে, রিয়েল-টাইম ডেটা (গতি এবং বর্তমান) নিরীক্ষণ করতে এবং ফাংশন প্যারামিটারগুলি পরিবর্তন করতে দেয়।
মাল্টি-লেভেল অপারেশনাল কার্ভস:
ওপেনিং (O) এবং ক্লোজিং © গ্রুপ: ত্বরণ, হ্রাস, "ঝাঁকুনি" (মসৃণতা) এবং কুশন দূরত্বের জন্য কাস্টমাইজযোগ্য সেটিংস সহ চারটি স্বতন্ত্র গতির স্তর (Lv1–Lv4) সমর্থন করে৷
কনফিগারযোগ্য I/O:
ইনপুট: ওপেন/ক্লোজ কমান্ড, সীমা সুইচ এবং নিরাপত্তা/ফায়ার লিঙ্ক ইনপুটগুলির জন্য বাহ্যিক সংকেত সমর্থন করে।
রিলে আউটপুট: তিনটি রিলে অন্তর্ভুক্ত করে যেগুলি 15টি ভিন্ন ফাংশনের জন্য প্রোগ্রাম করা যেতে পারে, যেমন দরজা সম্পূর্ণ খোলা/বন্ধ হলে সংকেত দেওয়া বা একটি কন্ট্রোলারের ত্রুটি নির্দেশ করে।
রিয়েল-টাইম মনিটরিং (এন প্যারামিটার): DC বাস ভোল্টেজ, বর্তমান এনকোডার অবস্থান, মোট রান টাইম এবং দরজার চক্রের সংখ্যা (লক্ষ লক্ষ চক্র পর্যন্ত) সহ প্রযুক্তিগত ডেটা ট্র্যাক করে।
সুবিধা এবং নিরাপত্তা ফাংশন
যথার্থতা এবং নির্ভরযোগ্যতা: ঢালযুক্ত এনকোডার তারের ব্যবহার এবং বন্ধ-লুপ নিয়ন্ত্রণ সুনির্দিষ্ট দরজার অবস্থান নিশ্চিত করে এবং অপারেশন চলাকালীন "পলাতক" মোটরগুলিকে প্রতিরোধ করে।
নিরাপত্তা সুরক্ষা:
অ্যান্টি-পিঞ্চ লজিক: আঘাত বা সরঞ্জামের ক্ষতি রোধ করতে প্রোগ্রামযোগ্য "মৃত অঞ্চল" এবং স্টল সনাক্তকরণের সময় অন্তর্ভুক্ত করে।
পরিবেশগত এবং বৈদ্যুতিক গার্ডিং: বৈশিষ্ট্যগুলি প্ররোচিত বজ্রপাত সুরক্ষা এবং মোটর তাপ সুরক্ষা (DI6 বা DI5 এর মাধ্যমে)।
অ্যাডভান্সড ডায়াগনস্টিকস: দ্রুত সমস্যা সমাধানের সুবিধার্থে কন্ট্রোলার সর্বশেষ চারটি ত্রুটি (যেমন, ওভারকারেন্টের জন্য E-01, এনকোডার ব্যর্থতার জন্য E-02) সংরক্ষণ করে।
স্থিতিশীলতা: ওভারভোল্টেজ, আন্ডারভোল্টেজ, মোটর স্টলিং এবং বিপরীত ঘূর্ণনের বিরুদ্ধে অন্তর্নির্মিত সুরক্ষা অন্তর্ভুক্ত করে৷
পণ্য কর্মক্ষমতা বিশেষ উল্লেখ
| ইনপুট ভোল্টেজ | 176–264 VAC, 50/60 Hz |
| নিয়ন্ত্রণযোগ্য 24V DC ব্রাশলেস মোটর বা সার্ভো মোটর, সর্বোচ্চ আউটপুট কারেন্ট 7.5 A, সর্বোচ্চ আউটপুট পাওয়ার 150 W 24V পাওয়ার সুইচ |
| RS-485 যোগাযোগ নেটওয়ার্কিং ফাংশন দিয়ে সজ্জিত |
| ইনপুট সংকেত | খোলা, বন্ধ, বিরোধী চিমটি/আগুন, আগমন, মোটর অতিরিক্ত গরম সুরক্ষা |
| রিলে আউটপুট সংকেত | খোলা অবস্থান, বন্ধ অবস্থান, ত্রুটি |
| প্রযোজ্য পরিসীমা | মেশিন টুল দরজা, বিশেষভাবে কাস্টমাইজড কার্যকরী দরজা, ইত্যাদি। |
