বৈশিষ্ট্য
● একটি মাইক্রোইলেক্ট্রোমেকানিক্যাল সিস্টেম (MEMS) ফ্লো সেন্সর চিপ, একটি বাইপাস শান্ট এবং একটি ইলেক্ট্রোম্যাগনেটিক আনুপাতিক ভালভ ব্যবহার করে৷
● ইলেক্ট্রোম্যাগনেটিক আনুপাতিক ভালভগুলি দীর্ঘ পরিষেবা জীবন এবং উচ্চ সংবেদনশীলতা দ্বারা চিহ্নিত করা হয়।
● সেন্সরের জিরো-পয়েন্ট স্থায়িত্ব।
● এটির পরিমাপের সীমার মধ্যে উচ্চ নির্ভুলতা এবং ভাল পুনরাবৃত্তিযোগ্যতা রয়েছে।
● দ্রুত প্রতিক্রিয়া সময়.
● স্ট্যান্ডার্ড যান্ত্রিক ইন্টারফেস, ইনস্টল করা সহজ।
● RS485 কমিউনিকেশন আউটপুট, স্ট্যান্ডার্ড MODBUS RTU প্রোটোকল।
● LCD তাত্ক্ষণিক এবং ক্রমবর্ধমান প্রবাহ হার প্রদর্শন করে, একটি পরিষ্কার এবং স্বজ্ঞাত পড়ার অভিজ্ঞতা প্রদান করে। ফ্লো রেটগুলি বোতাম ইনপুটের মাধ্যমে নিয়ন্ত্রণ করা যেতে পারে এবং নিয়ন্ত্রিত এবং রিয়েল-টাইম প্রবাহের হার সরাসরি LCD স্ক্রিনে প্রদর্শিত হয়।
● স্ট্যান্ডার্ড কনফিগারেশন 4-20mA ইনপুট/আউটপুট নিয়ন্ত্রণ অন্তর্ভুক্ত করে।
● কাস্টমাইজযোগ্য 0-5V বা 0-10V ইনপুট/আউটপুট নিয়ন্ত্রণ
পণ্য পরিচিতি

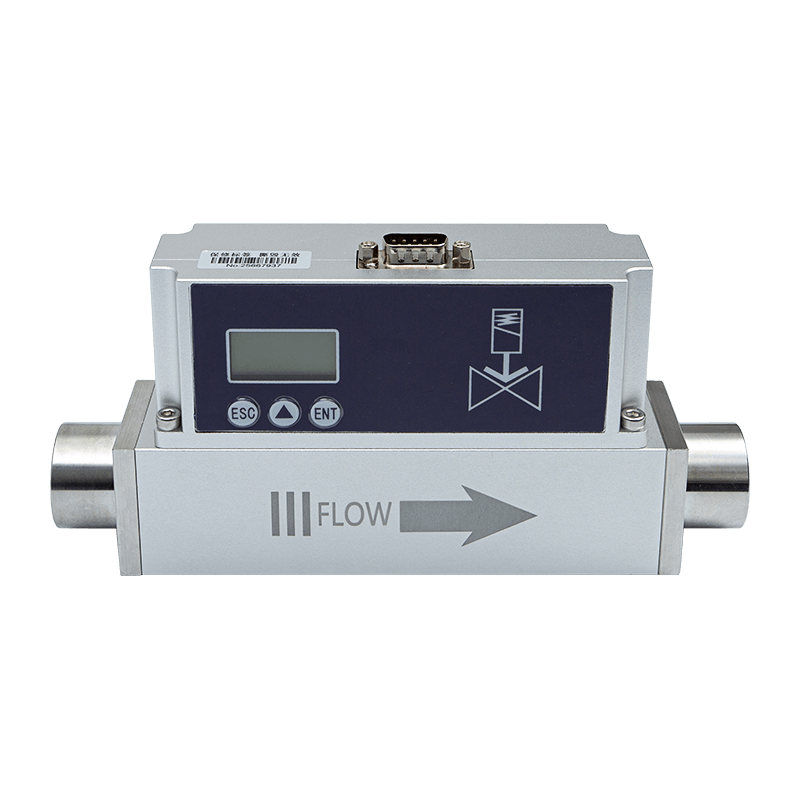

AI-FC আনুপাতিক ভালভ নিয়ন্ত্রিত তাপীয় গ্যাস ভর ফ্লো মিটার হল একটি তাপীয় গ্যাস প্রবাহ সেন্সর যা আনুপাতিক ভালভ প্রবাহ নিয়ন্ত্রণের সাথে একটি উন্নত মাইক্রোইলেক্ট্রোমেকানিক্যাল সিস্টেম (MEMS) ফ্লো সেন্সিং চিপ ব্যবহার করে ডিজাইন করা হয়েছে। এটি বিভিন্ন গ্যাসের প্রবাহ হারের সুনির্দিষ্ট নিয়ন্ত্রণ এবং বুদ্ধিমান প্রক্রিয়াকরণ অর্জন করতে ডিজিটাল সংকেত প্রক্রিয়াকরণ প্রযুক্তি এবং প্রবাহ নিয়ন্ত্রণ অ্যালগরিদমকে একত্রিত করে।
আনুপাতিক ভালভ-নিয়ন্ত্রিত ফ্লো মিটার উচ্চ নির্ভুলতা এবং শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা দ্বারা চিহ্নিত করা হয়। ডিস্ট্রিবিউটরের বাইপাস ফ্লুইড একটি লেমিনার প্রবাহ অবস্থায় থাকে, যা পরিমাপ এবং নিয়ন্ত্রণকে আরও স্থিতিশীল এবং সঠিক করে তোলে, এটি বিভিন্ন ছোট-প্রবাহ পরিষ্কার গ্যাসের পরিমাপ এবং প্রক্রিয়া নিয়ন্ত্রণের জন্য উপযুক্ত করে তোলে।
প্রযুক্তিগত পরামিতি
| কাজ পাওয়ার সাপ্লাই | DC24V/12W |
| নির্ভুলতা (%) | নিয়ন্ত্রণ নির্ভুলতা: ±1.0% SP, পরিমাপের নির্ভুলতা: 1% fs |
| নিয়ন্ত্রণ এবং পরিমাপ পরিসীমা অনুপাত | 1:100 |
| ভালভ প্রকার | সাধারণত বন্ধ টাইপ |
| অপারেটিং তাপমাত্রা | -10~55℃ |
| আর্দ্রতা | <95% RH (কোন তুষারপাত নয়, বরফ নেই, ঘনীভবন নেই) |
| ফ্লো স্পেসিফিকেশন | (0~10, 20, 30, 50, 100, 200, 300, 500) SCCM (0~1, 2, 3, 5, 10, 20, 30) SLM (0~50, 100) SLM (0-200, 300) SLM |
| কাজের চাপ পরিসীমা | পরিমাপ: 0-1.5 এমপিএ নিয়ন্ত্রণ: 10SCCM-30SPLM চাপ: 0.1-1.0MPa 100 SPLM চাপ: 0.1-0.65 MPa 300SPLM চাপ: 0.1-0.5MPa |
| সাধারণ নিয়ন্ত্রণ প্রতিক্রিয়া সময় | 1.5 সেকেন্ডের কম (T90) |
| প্রতিক্রিয়া সময় পরিমাপ | <50ms |
| আউটপুট পদ্ধতি | 4-20mA (1-5V), 0-5V এবং 0-10V কাস্টমাইজ করা যেতে পারে। |
| যোগাযোগের পদ্ধতি | RS485 (Modbus RS485 প্রোটোকল) |
| নিয়ন্ত্রণ পদ্ধতি | বোতাম অপারেশন, Modbus, 4-20mA (1-5V), 0-5V এবং 0-10V কাস্টমাইজ করা যেতে পারে। |
| যান্ত্রিক সংযোগ | G1/4, PT1/2 অভ্যন্তরীণ থ্রেড; অন্যান্য থ্রেড কাস্টমাইজ করা যেতে পারে। |
| সুরক্ষা স্তর | IP40 |
25 ℃, 101.32 kPa এবং শুষ্ক বাতাসে পরিমাপ করা হয়েছিল।
অন্যান্য বৈশিষ্ট্য
| নির্বাচনযোগ্য স্ট্যান্ডার্ড তাপমাত্রার অবস্থা | 0°, 20°, 25°, ব্যবহারকারী দ্বারা সামঞ্জস্যযোগ্য, ডিফল্ট 25° |
| নির্বাচনযোগ্য গ্যাসের ধরন | বায়ু, N2, O2, CH4, Ar, CO2, He, H2 , C3H8 |
| স্বাভাবিক অপারেটিং চাপ পার্থক্য | 0.1-0.8 MPa, প্রবাহ হার <= 30 SLM 0.1MPA-0.6MPA 30SLM < ফ্লো রেট স্পেসিফিকেশন <= 100SLM 0.1MPa -0.4MPa 100SLM < ফ্লো স্পেসিফিকেশন < 300SLM |
| অপ্রচলিত কাজের চাপ পার্থক্য | কাস্টমাইজড পরামর্শ উপলব্ধ |
